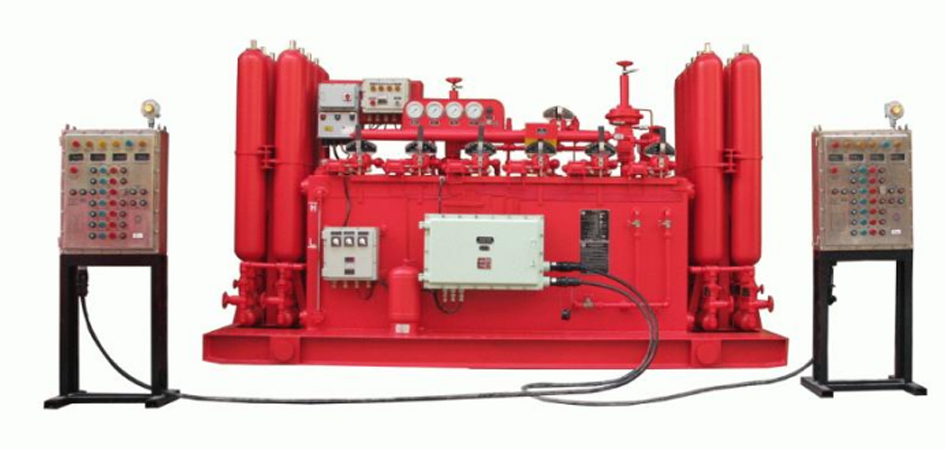

FKDQ型防喷器控制装置控制方式为：电-气-液型，由主控制台、辅助控制台、通讯电缆等组成。主控制台由油箱、泵组、蓄能器组、控制管汇、电磁阀及电控箱组成。辅助控制台由按钮箱、PLC等组成。电动泵组产生的高压动力液，储存到蓄能器中，当需要开关防喷器及液动阀时，只需操作辅助控制台的按钮，遥控实现转阀的开关动作；来自蓄能器的高压动力液体通过三位四通转阀分配到各控制对象。
型号
控制对象数量
油箱有效容积（L）
蓄能器总容积（L）
蓄能器组可用液量
（L）
电动泵排量
(L/min)
气动泵的排量
(ml/冲)
电机功率（KW）
长宽高 （mm）
FKDQ320-4
4
650
320
160
24
175
11
3960X2230X2340
FKDQ400-5
5
890
480
240
32
350
15
4460X2440X2610
FKDQ640-6
6
1300
640
320
42
350
18.5
3900X2150X2250
FKDQ720-6
6
1500
720
360
42
350
18.5
5460X2230X2360
FKDQ800-8
8
1500
800
400
42
350
18.5
6200X2478X2610
FKDQ1280-10
10
2600
1280
640
84
525
37
5400X2230X2340
