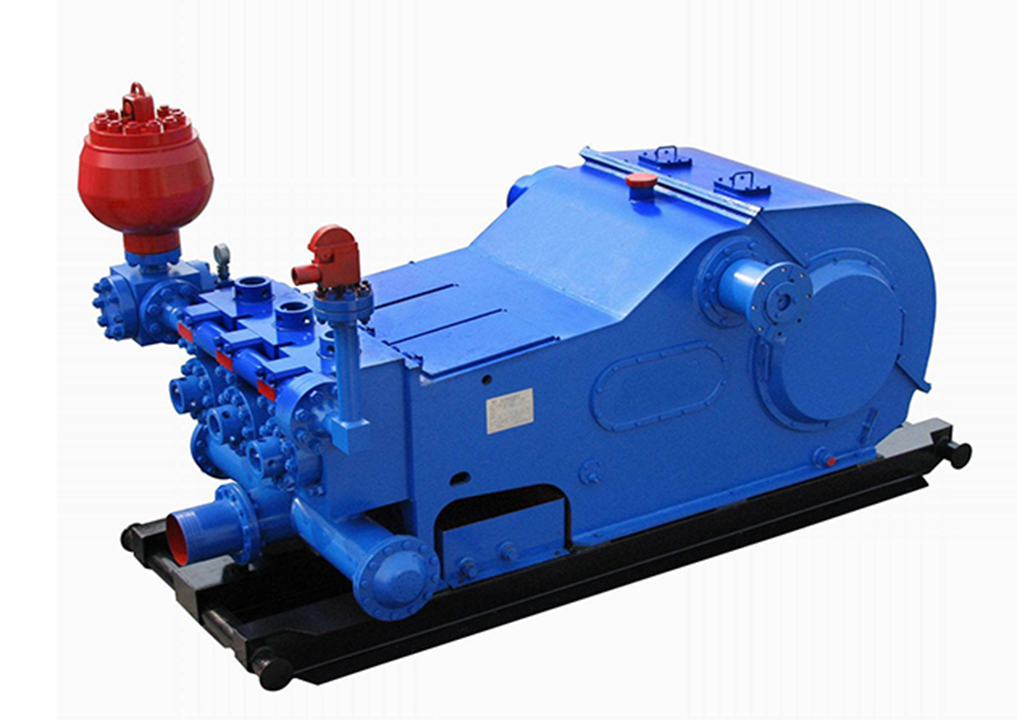

泥浆泵

参数

F500

F800

F1000

F1300

F1600

F2200

额定输入功率

368kw(500HP)

590kw(800HP)

735kw(1000HP)

956kw(1300HP)

1180kw(1600HP)

1640kw(2200HP)

额定冲次

165冲/分（165SPM）

150冲/分(150SPM)

140冲/分(140SPM)

120冲/分(120SPM)

120冲/分(120SPM)

105冲/分(105SPM)

冲程

190.5mm（7 1/2”）

229mm(9″)

254mm(10″)

304.8mm(12″)

304.8mm(12″)

356mm(14″)

齿轮传动比

4.286:1

4.185：1

4.207：1

4.206：1

4.206：1

3.512:1

*高工作压力

34.5MPa

34.5MPa

34.5MPa

34.5MPa

34.5MPa

34.5Mpa/52 Mpa

阀腔

API #5

API #6

API #6

API #7

API #7

API #8

*大缸套直径

6 3/4″

6 1/2″

6 3/4″

7″

7 1/4″

9″

*大缸套泵压

9.2MPa

14.4MPa

16.4MPa

18.5MPa

23.3MPa

19.0MPa

吸入管口

203.2mm(8”)

254mm(10″)

305mm(12″)

305mm(12″)

305mm(12″)

305mm(12″)

排出管口

4”法兰（5000psi）

5 1/8″法兰（5000psi）

5 1/8″法兰（5000psi）

5 1/8″法兰（5000psi）

5 1/8″法兰（5000psi）

5 1/8″法兰（5000psi）

小齿轮轴直径

139.7mm(5 1/2”)

177.8mm(7″)

196.9mm(7 3/4″)

6.9mm

215.9mm(8.5″)

215.9mm(8.5″)

254mm(10″)

键

31.75x31.75
mm(1 1/4x1 1/4) ″

44.45x44.45
mm(1 3/4ⅹ1 3/4) ″

50.8ⅹ50.8mm
(2ⅹ2) ″

50.8ⅹ50.8mm
(2ⅹ2) ″

50.8ⅹ50.8mm
(2ⅹ2) ″

63.5ⅹ4.45mm
(2-1/2″x1-3/4″) ″

外形尺寸mm

3639X2369X2315

3963X2005X1694

4267X2350X1862

4426X2413X2004

4684X2413X2063

~~~~

主机重量

9543kg

14000kg

18642kg

24572kg

24572kg

38460kg
