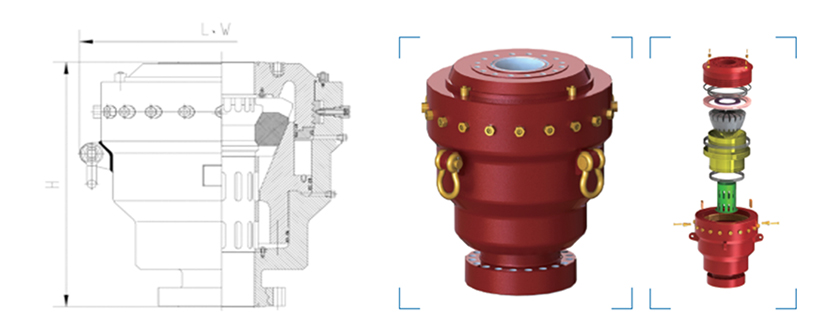

锥形环形防喷器
锥形环形防喷器是一种环形防喷器，设计用于陆地钻井工况，也可用于自升式钻井平台，这种防喷器结构简单，维护时间短，环形防喷器顶盖与壳体有螺栓连接和卡块式连接两种连接方式。环形防喷器由顶盖、耐磨板、壳体、活塞、锥形胶芯、防尘圈、支撑筒等七个主要部件组成。环形防喷器动密封均采用唇形结构的密封圈，*大限度地降低了密封圈的磨损，密封可靠；胶芯不易翻胶、具有漏斗效应；井压有助封作用等特点。
|
描述 |
通径 |
工作压力 |
开关液量 |
外围直径 |
高度(H), мм |
整机重量 |
|
|
|
|
|
关闭液量 |
开启液量 |
|
|
|
|
FHZ18-70 (ПУГ-180х70) |
180 (7.1/16) |
70 (10000) |
36 |
27 |
1490 |
1250 |
6300 |
|
FHZ18-70/105 (ПУГ-180х70/105) |
180 (7.1/16) |
70 /105(10000/15000) |
36 |
27 |
1490 |
1285 |
6450 |
|
FHZ28-70 (ПУГ-280х70) |
280 (11) |
70 (10000) |
67 |
66 |
1687 |
1607 |
12230 |
|
FHZ28-70/105 (ПУГ-280х70/105) |
280 (11) |
70 /105(10000/15000) |
67 |
66 |
1687 |
1653 |
12290 |
|
FHZ35-35 (ПУГ-350х35) |
350 (13.5/8) |
35 (5000) |
68 |
54 |
1510 |
1435 |
7100 |
|
FHZ35-35/70 (ПУГ-350х35/70) |
350 (13.5/8) |
35/70 (5000/10000) |
68 |
54 |
1510 |
1490 |
7184 |
|
FH35-70 (ПУГ-350х70) |
350 (13.5/8) |
70 (10000) |
116 |
117 |
1780 |
1735 |
15120 |
|
FHZ 35-70/105 (ПУГ-350х70/105) |
350 (13.5/8) |
70 /105(10000/15000) |
116 |
117 |
1780 |
1787 |
15190 |
|
FHZ43-35 (ПУГ-425х35) |
425 (16.3/4) |
35 (5000) |
112 |
78 |
1728 |
1630 |
10030 |
|
FHZ43-35/70 (ПУГ-425х35/70) |
425 (16.3/4) |
35/70 (5000/10000) |
112 |
78 |
1728 |
1690 |
10160 |
|
FHZ54-14 (ПУГ-540х14) |
540 (21.3/4) |
14 (2000) |
157 |
83.5 |
1512 |
1437 |
7450 |
|
FFZ75-3.5 (ПУГ-750х3.5) |
750 (29.1/2) |
3.5 (500) |
238 |
0 |
2095 |
1790 |
10930 |
