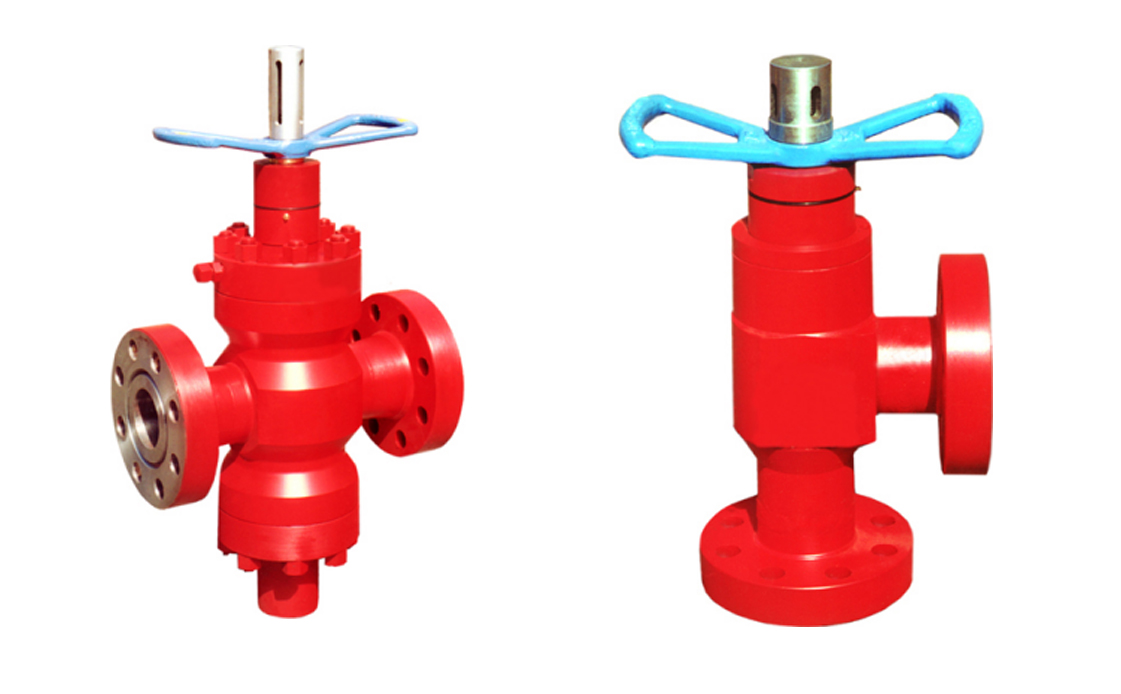

平行闸板阀是该设备的主要开关部件。由阀体、上下法兰 (阀盖)、闸板、阀座等组成。具有以下特点：采用平衡杆结构，阀中装有两个负荷能力强的滚珠推力轴承，承受开启、关闭闸板的负荷，因而开启力矩小，比楔式闸阀操作轻便。闸板与阀座之间采用浮动密封，阀腔内充满密封脂，比其它类型闸阀密封效果好。闸板与阀座均采用具有耐磨和耐腐蚀性能特殊的材料制成，使用寿命长。比楔式阀使用寿命高2-3倍。阀门通道流体阻力系数极小，便于清理管道。
|
型号 |
通径 mm |
工作压力 Mpa
|
级别 |
|
PFF65-35 |
65.1 |
35 |
DD-NL-EE,PR1,2 PSL2,3 |
|
PFF65-70 |
65.1 |
70 |
DD-NL-EE,PR1,2 PSL2,3 |
|
PFF79-35 |
79.4 |
35 |
DD-NL-EE,PR1,2 PSL2,3 |
|
PFF78-70 |
77.8 |
70 |
DD-NL-EE,PR1,2 PSL2,3 |
|
PFF103-35 |
103.2 |
35 |
DD-NL-EE,PR1,2 PSL2,3 |
|
PFF103-70 |
103.2 |
70 |
DD-NL-EE,PR1,2 PSL2,3 |
